Über dem Wasser. Mitten im Wasser. Die passende Messung für Ihre Messstelle.
Neu im Sortiment Typ 0470

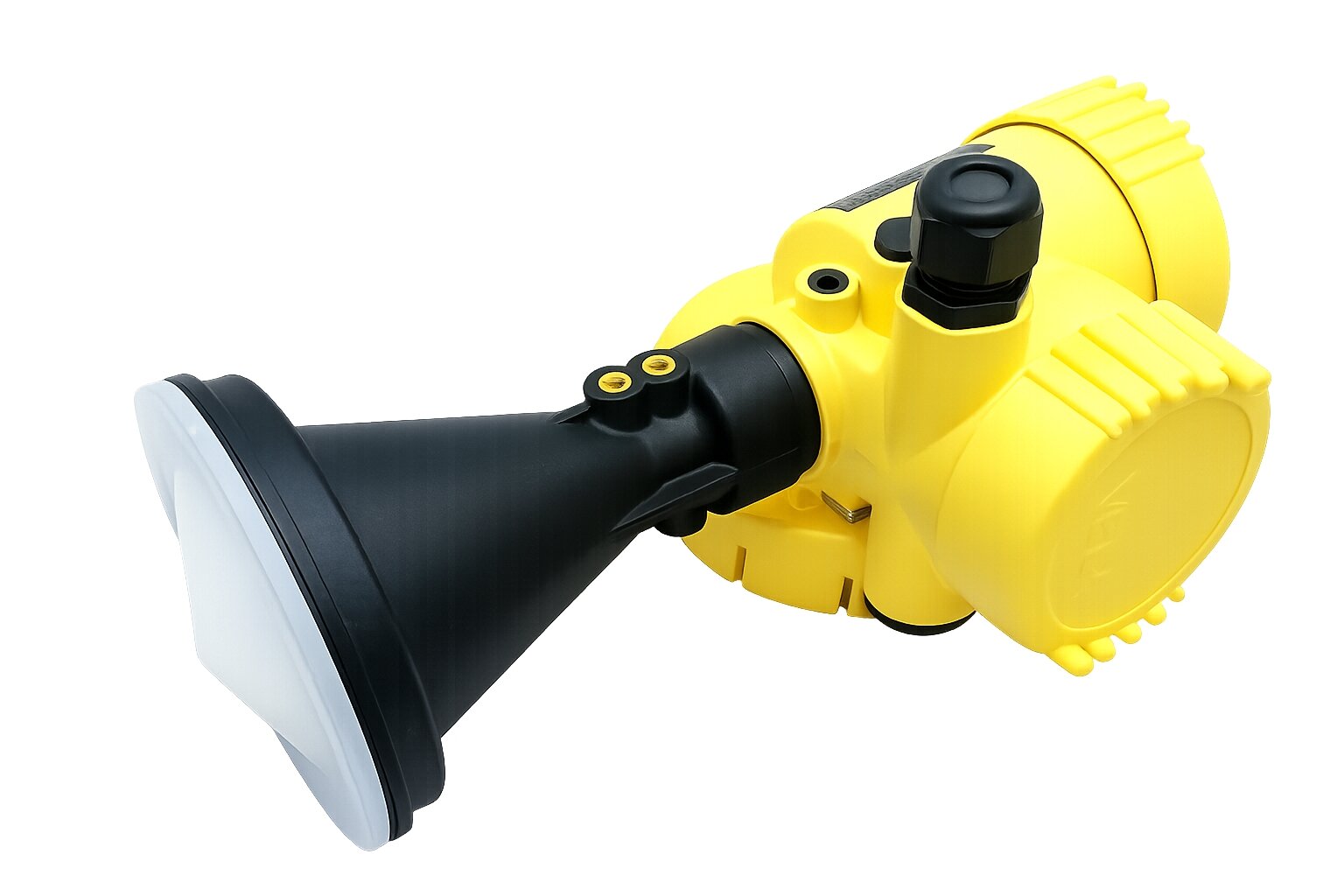

Aquatos Radar
Wasserstand messen. Ohne einzutauchen.
Unser 60-GHz-Radarsensor misst den Abstand zur Wasseroberfläche berührungslos. Für Pegel an Bächen, Flüssen und Kanälen, für Rückhaltebecken und Behälter.

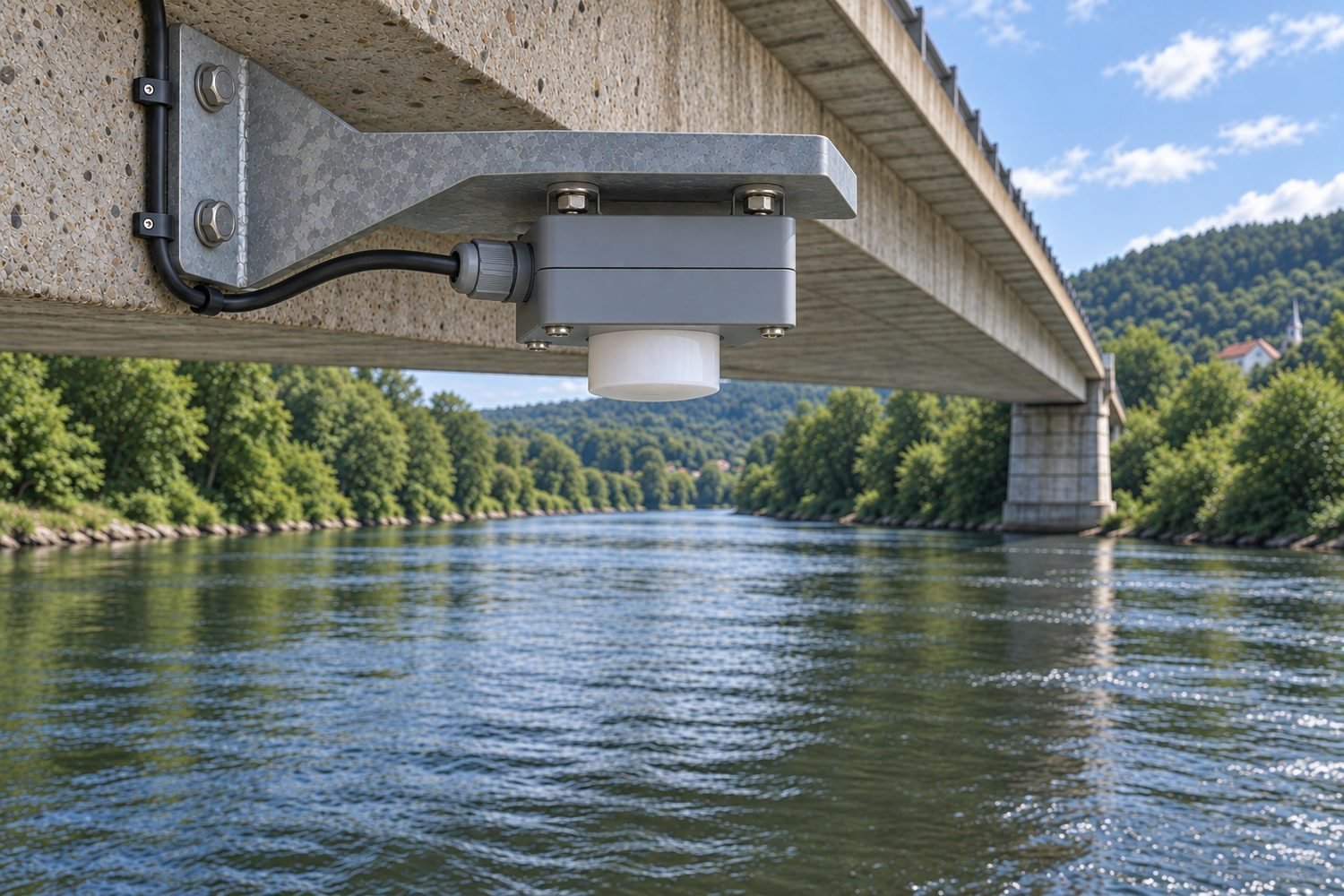

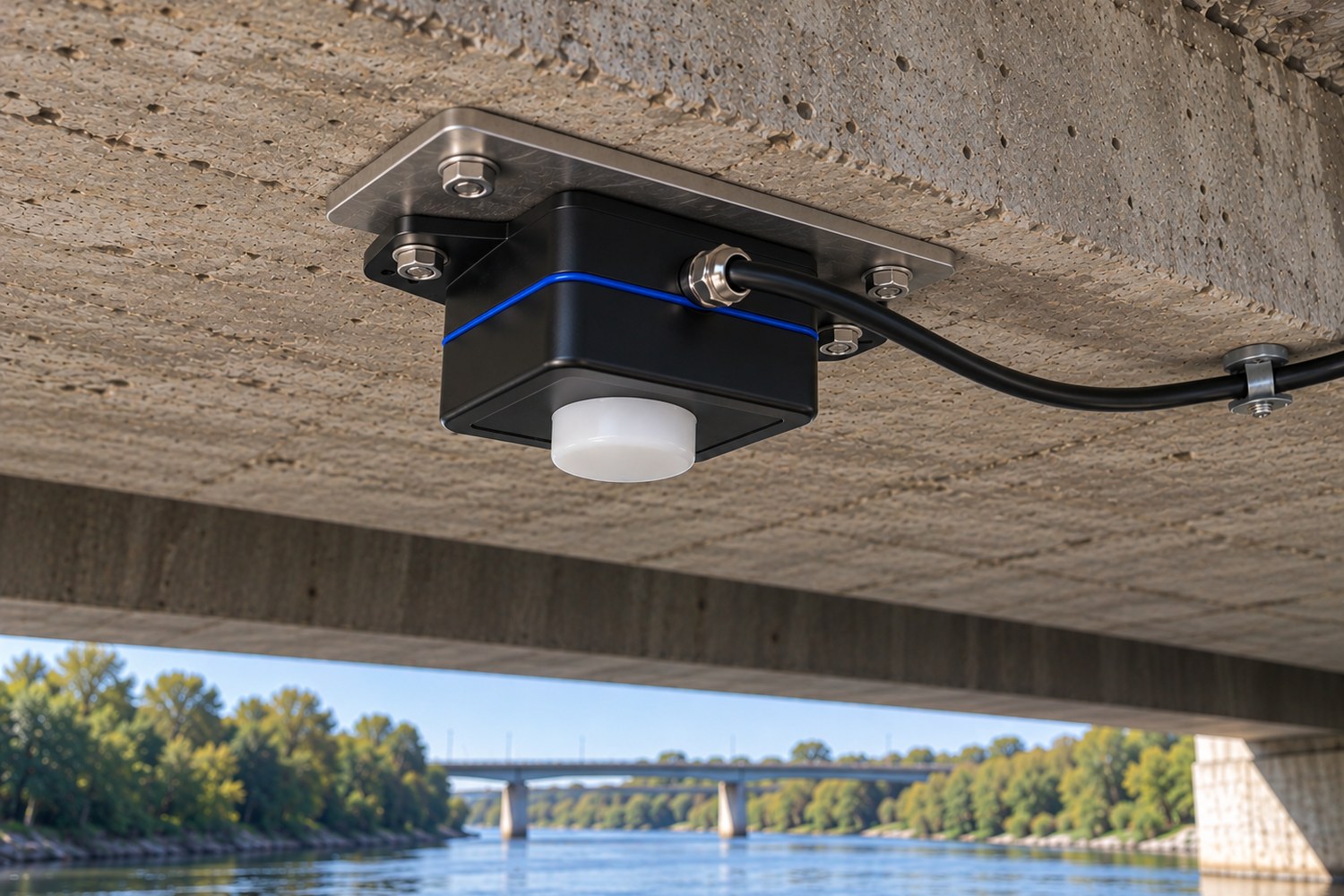

Über dem Gewässer montiert · illustratives Montagebeispiel
Ein anderer Blick auf den Pegel
Der Sensor bleibt oben. Der Wasserstand im Blick.
Kein Sensor im WasserDie Messung erfolgt von einer Brücke oder einem Ausleger aus. Die Sensorfläche kommt bei entsprechender Montage nicht mit Sediment und Ablagerungen im Wasser in Kontakt.
Mehr sehen als einen AbstandBis zu drei Echos mit ihrer Signalstärke helfen, zusätzliche Reflexionen zu beurteilen und die Messstelle einzurichten.
Vor Ort einrichten. Aus der Ferne verfolgen.Parametrierung per Bluetooth im Browser. Mit dem Aquatos Web LTX werden die Messwerte gespeichert und per Mobilfunk übertragen.
Aquatos Radar · Typ 0470
Technik auf einen Blick
Messbereich und Echoauswertung werden auf die Einbausituation abgestimmt. Wichtig sind freie Sicht zur Wasseroberfläche und eine geeignete Ausrichtung.
Für Brunnen, Pegelrohre und Becken: Die Sonde misst den Druck der Wassersäule direkt am Messpunkt. Messbereich und Membran werden passend zur Messstelle gewählt.
Typ 0312

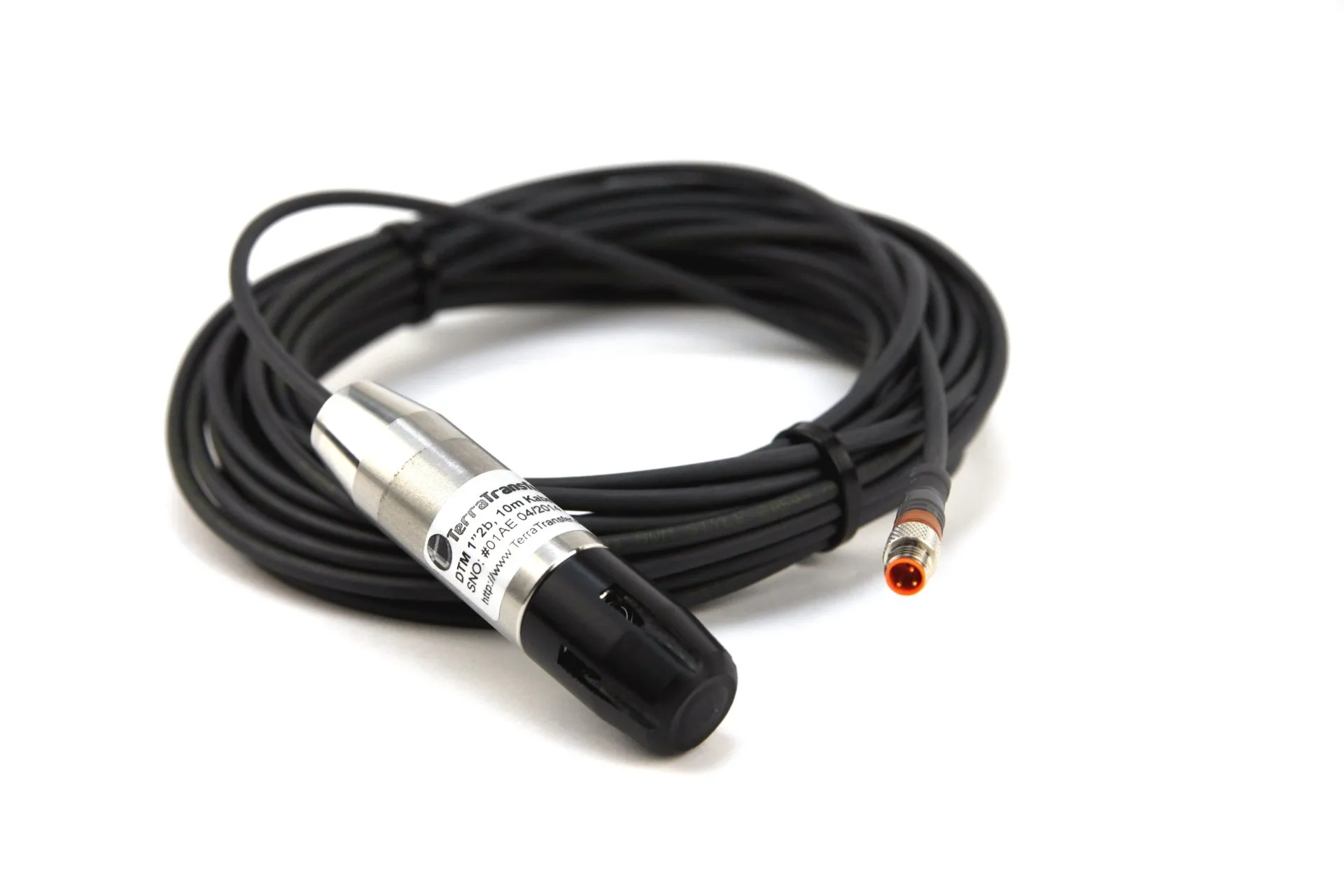

Piezo-Drucksensor
Für Grundwasser und Pegel mit unterschiedlichen Messtiefen. Als Relativ- oder Absolutdrucksonde erhältlich.
Messbereich
5 · 10 · 20 · 30 · 100 mWS
Membran
Edelstahl oder Titan
Besonderheit
±0,15 % vom Endwert; integrierter 3-Achsen-Orientierungssensor
Ausführung & weitere Ansicht
Gehäuse aus Edelstahl 316 Ti. Die integrierte Temperaturmessung dient der Druckkompensation. Für salzhaltige Gewässer ist eine Titanmembran wählbar.

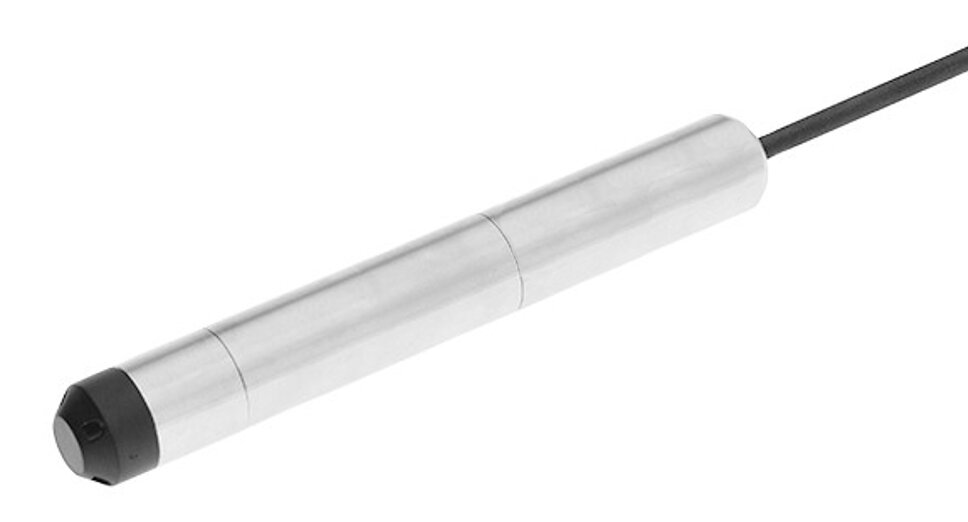

Für Becken und Klärwerke mit Bedarf an einer beständigen Druckmembran. Medienverträglichkeit passend abstimmen.
Messbereich
0–1 bar · etwa 10 mWS
Membran
Keramik
Besonderheit
Gute Langzeitstabilität; Relativdruck mit 10 m Kapillarkabel
Ausführung & Einsatz
Die Sonde erfasst Druck und Temperatur. Der Ruhestrom liegt unter 10 µA. Bei aggressiven Medien prüfen wir die Eignung von Membran, Gehäuse und Kabel für Ihre Anwendung.
Eine Relativdrucksonde gleicht den Luftdruck über eine Kapillare im Kabel aus. Bei einer Absolutdrucksonde wird ein zusätzlicher Luftdruckwert zur Berechnung des Wasserstands benötigt. Wir stimmen Sonde, Kabel und Datenlogger aufeinander ab.
Radar oder Drucksonde?
Aquatos Radar eignet sich für die berührungslose Messung von oben mit freier Sicht zur Wasseroberfläche. Eine Drucksonde misst direkt im Wasser, etwa in Brunnen und Pegelrohren. Entscheidend sind Einbauort, maximale Wassersäule und Medium.
02 / Wasserqualität erfassen
Die Messgrößen Ihrer Gewässer.
Einzelne Parameter gezielt erfassen oder mehrere kombinieren. Wir wählen die Sensorik passend zu Gewässer, Messaufgabe und Einbausituation.

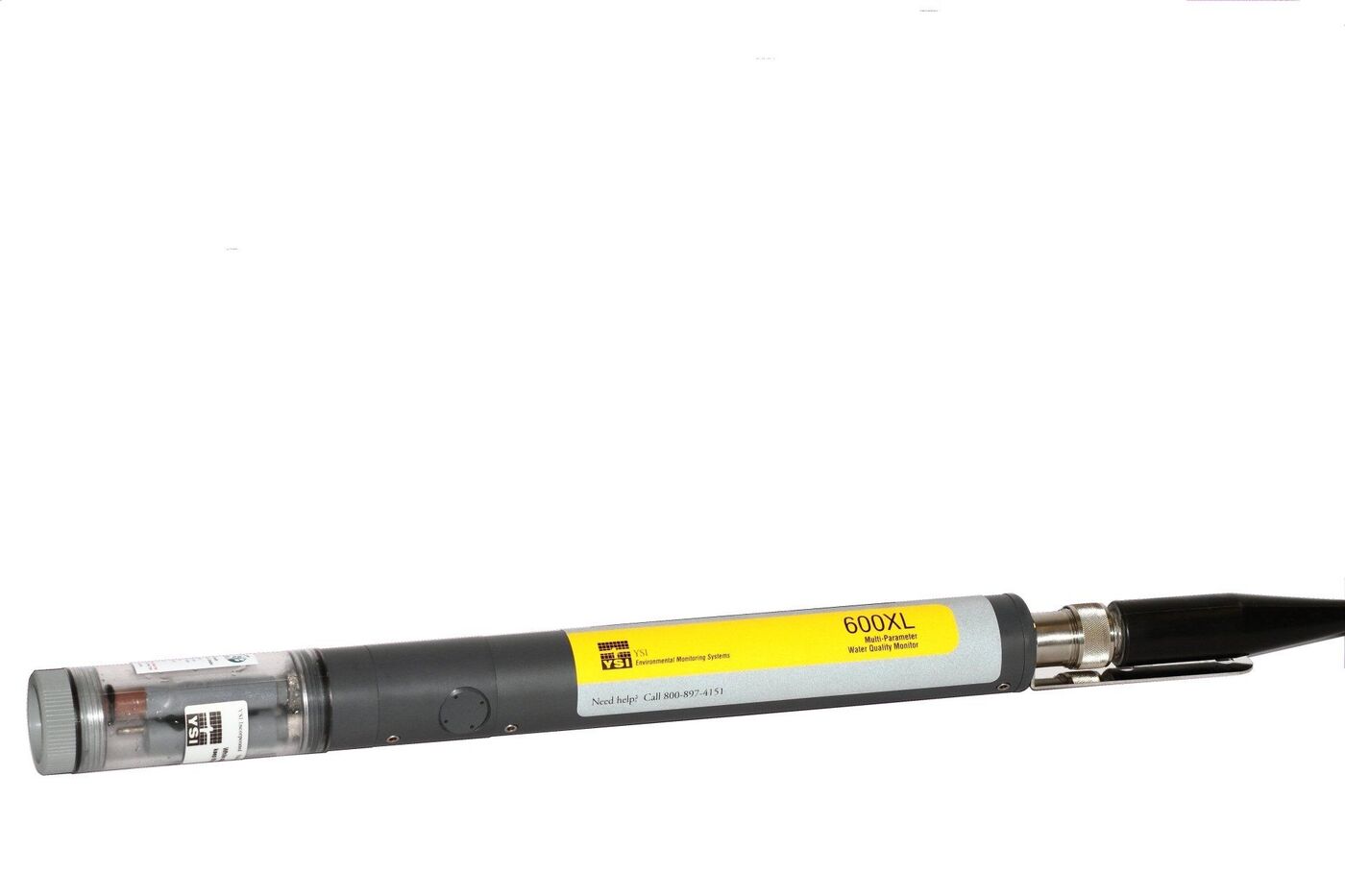

Mehrere Parameter
Ein Messpunkt. Mehr Einblick.

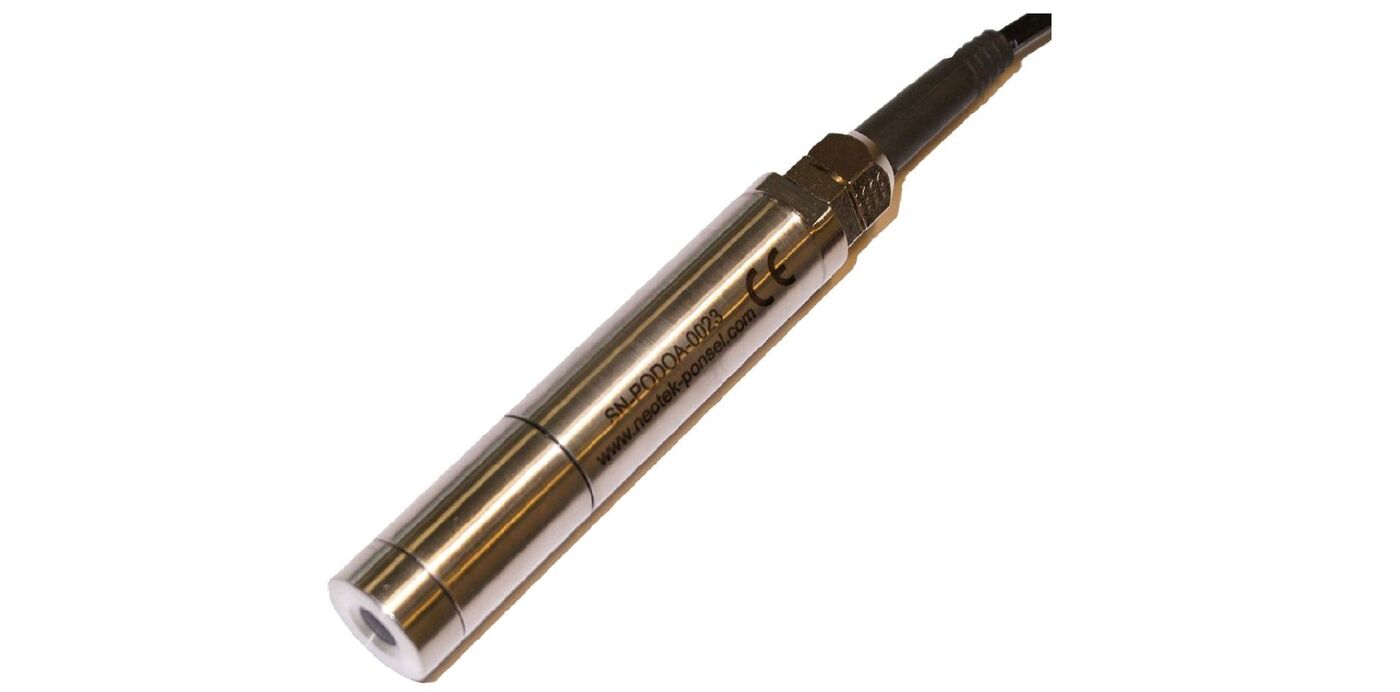

Mehrere Messgrößen gemeinsam erfassen, beispielsweise pH, Sauerstoff, Leitfähigkeit und Trübung. Die Sondenkombination richtet sich nach dem benötigten Parameterumfang.
Die Anbindung an den Aquatos Web LTX erfolgt je nach Sensor über SDI-12 oder Modbus mit passender Schnittstellenanbindung.
03 / Sensorik anbinden
Die Verbindung zum Datenlogger.
Vorhandene Regenmesser, Wasserzähler und weitere Sensoren in das Messsystem integrieren.
Impulse↓SDI-12

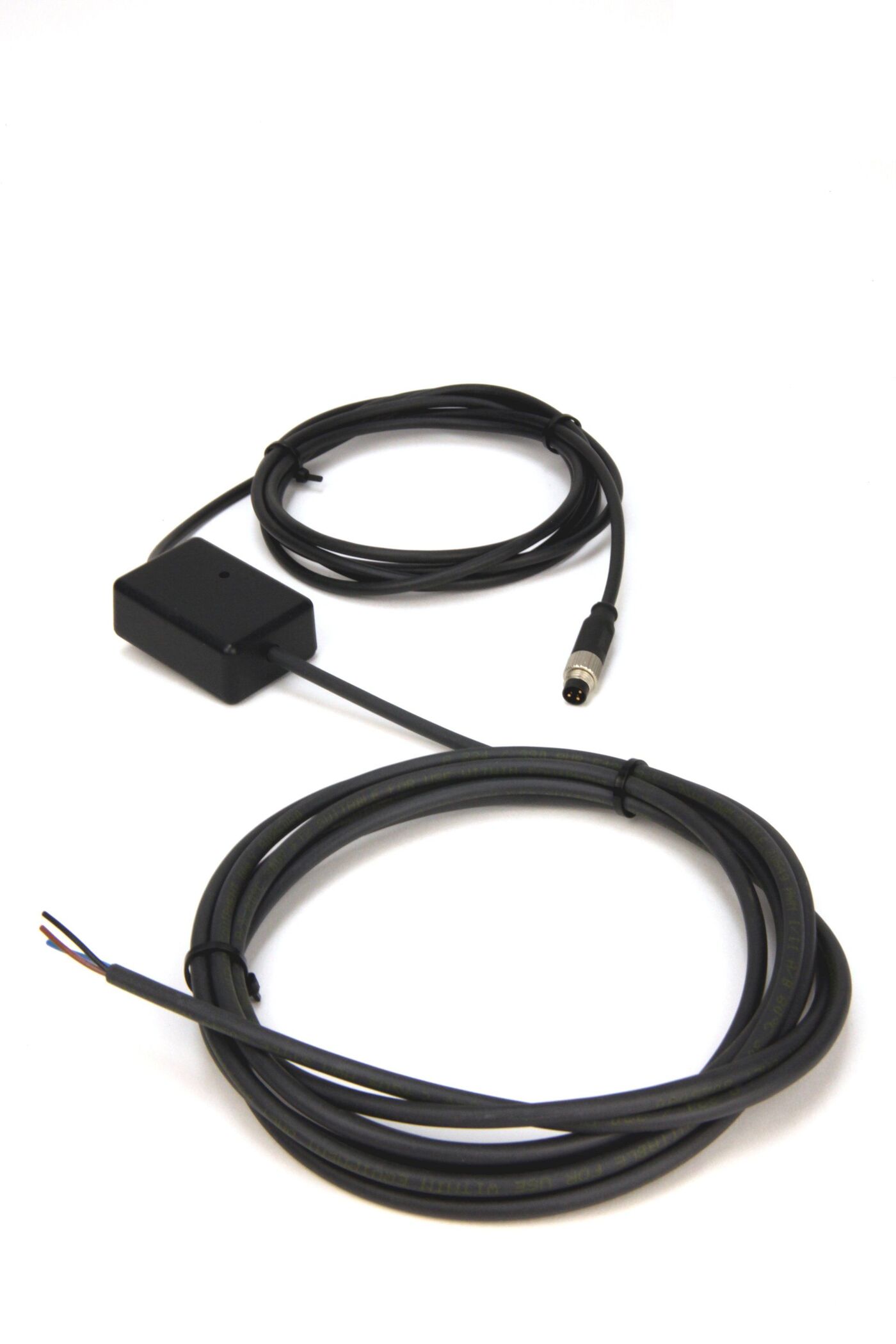

Typ 0330 · Frequenz-/Pulszähler
Impulse erfassen.
Für Kippwaagen-Regenmesser und Wasserzähler mit Pulsausgang. Konfigurierbare Koeffizienten übersetzen Impulse in die benötigte Einheit.
Bis 1.000 Hz
Bis 9.999.999 Impulse
2,8–16 V Versorgung
Adapter ansehen & Details
Die Delta-Berechnung unterstützt die Erfassung von Niederschlagsintensität oder Durchfluss aus den Zählimpulsen. Die Konfiguration erfolgt per Bluetooth.
Modbus↓SDI-12
Typ 0210 · Modbus-Konverter
Modbus-Sensoren einbinden.
Verbindet Sensoren mit Modbus-RS485-Schnittstelle mit dem SDI-12-Bus. Die Stromversorgung des angeschlossenen Sensors wird bei Bedarf zugeschaltet.
Bis 10 Register
Standard 9600 8N1
2,8–16 V Versorgung
Konfiguration & Einsatz
Die Einrichtung erfolgt per QR-Code oder Bluetooth. Die bedarfsgesteuerte Versorgung unterstützt den Einsatz in batteriebetriebenen Messsystemen.
Von der Messgröße zur Messstelle
Sensor ausgewählt. Messsystem gemeinsam planen.
Mit dem Aquatos Web LTX werden aus einzelnen Messwerten automatisch übertragene Zeitreihen. Wir stimmen Sensorik, Datenlogger, Stromversorgung und Montage auf Ihren Standort ab.
