Woher es kommt
Dünger von Feldern und aus dem Gartenbau, Abläufe aus Gewächshäusern und Kläranlagen, Drainagen. Nach Regen spült das Sickerwasser besonders viel davon in die Gewässer.
Messsystem · Wasserqualität
Nitrat-Messstation
Nährstoffeinträge kontinuierlich messen.

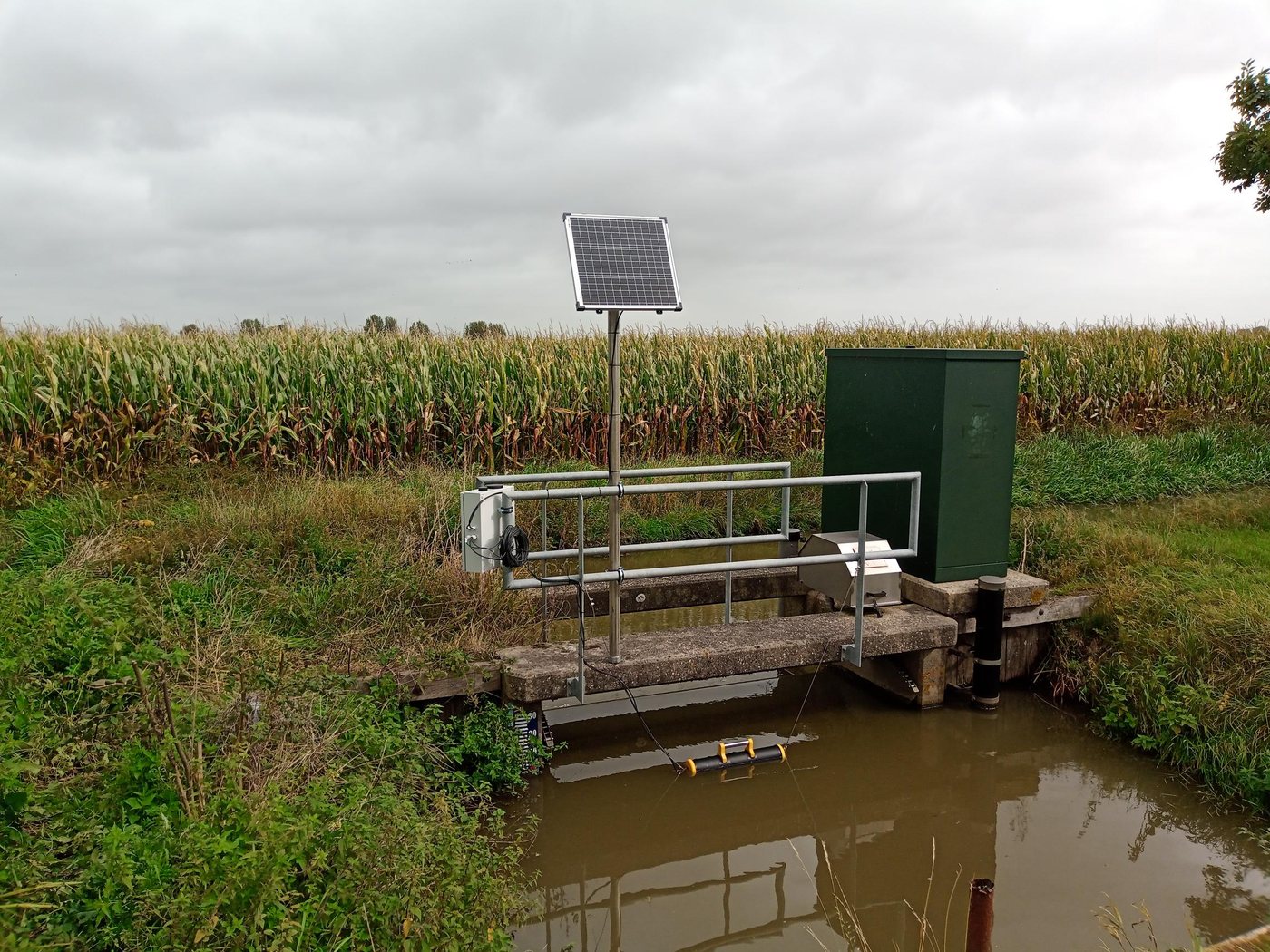

Eine optische Nitratsonde im Schwimmer, der Aquatos Web LTX im Schaltschrank, Strom vom Solarmodul und die Alarmierung im Sensormanager. Ein komplettes Messsystem, das zeigt, wann Nitrat ins Gewässer gelangt und wie lange es dort bleibt.
- Optisch, ohne Reagenzien
- Autark mit Solarmodul
- Alarm per E-Mail oder SMS
- LTE-M, SIM inklusive
Folgt dem Wasserstand, misst immer in gleicher TiefeWarum Nitrat messen
Eine Probe zeigt einen Moment. Die Messstation den Verlauf.
Nitrat ist Pflanzennährstoff und in jedem Dünger enthalten. Was die Pflanzen nicht aufnehmen, landet in Gräben, Bächen und im Grundwasser. Ob ein Eintrag stattgefunden hat, entscheidet sich oft in wenigen Stunden nach einem Regen.
Was es anrichtet
Zu viel Nitrat fördert Algenblüten. Sterben die Algen ab, wird beim Abbau Sauerstoff verbraucht. Im schlimmsten Fall fehlt er den Fischen und Kleinlebewesen.
Was eine Stichprobe verpasst
Eine Laborprobe im Monat trifft Spitzen nur zufällig. Die Messstation erfasst den Gehalt rund um die Uhr und meldet sich, sobald Ihr Grenzwert erreicht ist.
- Trinkwasser: 50 mg/l Nitrat (TrinkwV)
- Grundwasser: 50 mg/l Nitrat (GrwV)
- EU-Nitratrichtlinie
- Eigene Werte aus Einleiterlaubnis oder Auflage
Das System Schritt für Schritt
Fünf Bausteine. Eine Messstelle.
Wir liefern die Messstation als Ganzes und stimmen jeden Baustein auf Ihr Gewässer ab.
- 01Nitratsonde
Misst den Nitratgehalt optisch mit UV-Licht direkt im Wasser. Ohne Chemikalien, ohne Probennahme, ohne Abfall.

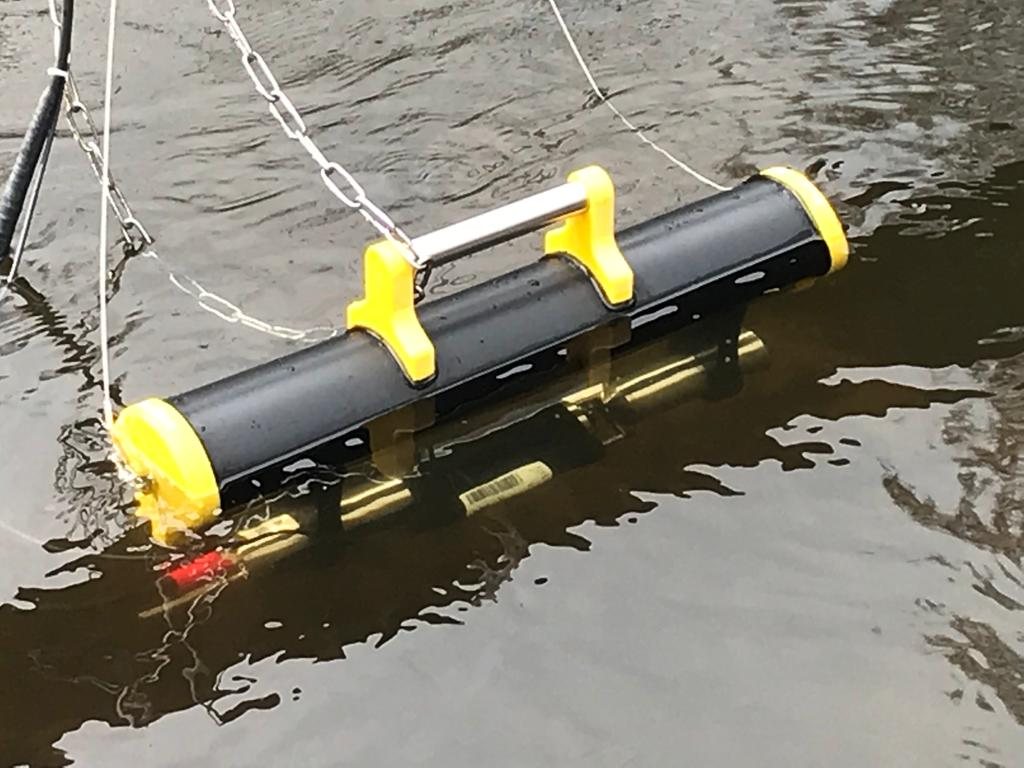

- 02Schwimmer
Trägt die Sonde knapp unter der Oberfläche. Steigt oder fällt das Wasser, geht der Schwimmer mit. Die Sonde misst so immer in gleicher Tiefe.
- 03Aquatos Web LTX
Der Datenlogger im Schaltschrank fragt die Sonde in festen Abständen ab, zum Beispiel alle 15 Minuten, und überträgt die Werte per LTE-M. Zum Aquatos Web LTX →
- 04Solarmodul
Ein Solarmodul am Mast versorgt Sonde und Logger. Ein Netzanschluss ist an der Messstelle nicht nötig.
- 05Sensormanager
Im Webportal sehen Sie die Ganglinie aller Messstellen. Erreicht der Nitratgehalt Ihren Grenzwert, geht ein Alarm per E-Mail oder SMS raus. Zum Sensormanager →
Erweiterbar: Am selben Datenlogger lassen sich weitere Messgrößen anschließen, zum Beispiel Leitfähigkeit, Temperatur oder Wasserstand.
Einbauvarianten
Vier Wege ins Wasser.
Die Einbauart richtet sich nach Gewässer, Wasserstandsschwankung und Zugänglichkeit. Wir beraten Sie, welche Variante zu Ihrem Standort passt.
Schwimmer
Die Sonde hängt in einem Schwimmer, der an Ketten oder einer Führung geführt wird. Er folgt dem Wasserstand, die Messtiefe bleibt gleich.
Geeignet für: Gräben, Kanäle, Polder, Gewässer mit wechselndem Wasserstand
Fester Halter
Die Sonde wird in einem Rohr oder Halter an einem Bauwerk befestigt, etwa an Wehr, Brücke oder Ablaufbauwerk.
Geeignet für: Zu- und Abläufe, Becken, Gewässer mit gleichbleibendem Wasserstand
Grundwassermessstelle
Die Sonde hängt im Pegelrohr ab 2 Zoll direkt im Grundwasser. So messen Sie Nitrat dort, wo es für Brunnen und Trinkwasser zählt.
Geeignet für: Grundwassermessstellen ab 2 Zoll, Vorfeldmessstellen von Wasserwerken
Messboje Auf Anfrage
Auf größeren Wasserflächen kann die Sonde an einer verankerten Messboje sitzen, zusammen mit Logger und Solarmodul. Diese Variante planen wir mit Ihnen individuell.
Zu den Messbojen →Geeignet für: Seen, Talsperren, Speicherbecken
Beispiel-Ganglinie
Was die Station sieht und die Stichprobe verpasst.
Beispielverlauf · keine Messdaten
Zwei Wochen an einem Graben, so wie sie typischerweise aussehen. Nach einem kräftigen Regen steigt der Nitratgehalt innerhalb weniger Stunden an und klingt über Tage wieder ab.
- 1Am Abend von Tag 5 setzt kräftiger Regen ein.
- 2Wenige Stunden später steigt der Nitratgehalt deutlich an.
- 3Beim Erreichen des Grenzwerts meldet der Sensormanager den Alarm.
- 4Die beiden Stichproben an Tag 3 und Tag 10 zeigen davon nichts.

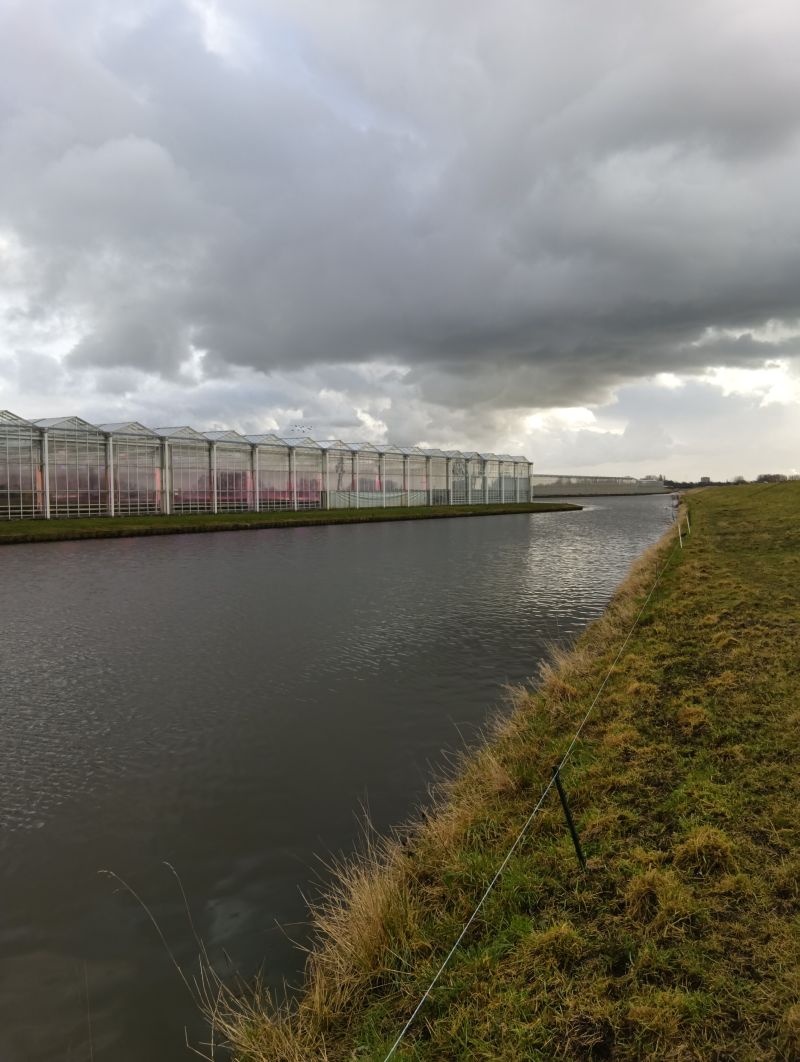

Referenz · Niederlande
Gewächshausgräben in Delfland.
In der Region Delfland in Südholland stehen die Gewächshäuser dicht an dicht, dazwischen verlaufen Wassergräben. Hier messen Nitrat-Messstationen von TerraTransfer seit 2023 im Dauerbetrieb. Die Sonden hängen in Schwimmern im Graben, der Aquatos Web LTX sitzt im Schaltschrank mit Solarmodul. Steigt der Nitratgehalt nach einer Einleitung oder einem Regen an, ist das sofort im Sensormanager zu sehen.
- Region
- Delfland, Südholland (NL)
- Im Dauerbetrieb
- seit 2023
- Gewässer
- Wassergräben zwischen Gewächshäusern
- Aufbau
- Sonde im Schwimmer, Web LTX, Solar

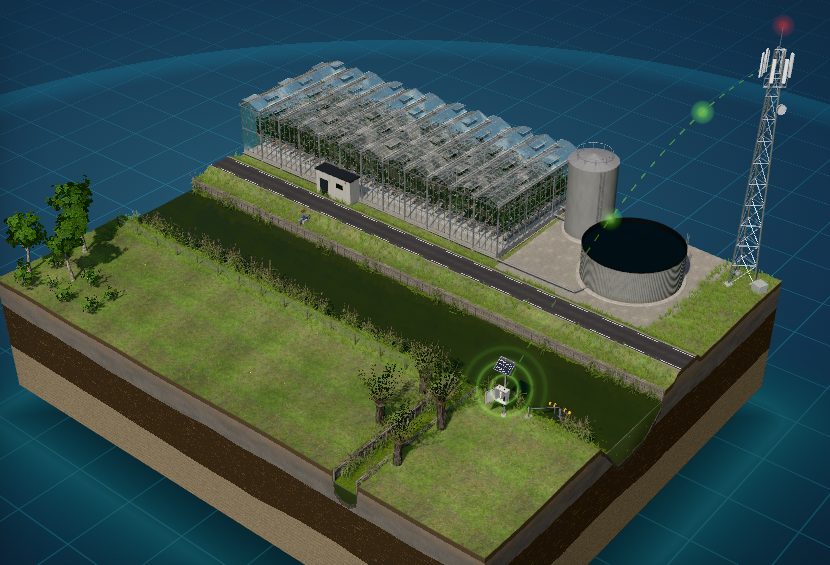

Interaktiv
Die Messstelle in 3D.
Im 3D-Modell auf unserer Startseite stehen Gewächshäuser an einem Kanal. Lösen Sie eine Einleitung aus und verfolgen Sie, wie die Nitratfahne den Schwimmer erreicht, der Grenzwert überschritten wird und der Alarm rausgeht.
Nitrat-Messstelle in 3D ansehenÖffnet die Startseite mit dem Globus. Läuft am besten am Desktop.
Häufige Fragen
Gut zu wissen.
Braucht die Sonde Chemikalien oder Probenwasser?
Nein. Die Sonde misst optisch mit UV-Licht direkt im Wasser. Es gibt keine Reagenzien, keine Pumpe und keinen Abfall.
Wie oft wird gemessen?
Das Messintervall stellen Sie im Datenlogger ein, zum Beispiel alle 15 Minuten. Mess- und Sendeintervall stimmen wir mit Ihnen auf Gewässer und Energiebedarf ab.
Was passiert, wenn der Grenzwert erreicht wird?
Der Sensormanager vergleicht jeden neuen Messwert mit den Grenzwerten, die Sie hinterlegt haben. Wird einer erreicht, geht ein Alarm per E-Mail oder SMS an die eingetragenen Empfänger.
Wie viel Wartung fällt an?
Das optische Messfenster wird regelmäßig gereinigt und die Messung kontrolliert. Wie oft, hängt vom Gewässer ab. Auf Wunsch übernehmen wir Montage und Wartung.
Kann ich mehr als Nitrat messen?
Ja. Am selben Aquatos Web LTX lassen sich weitere Sensoren betreiben, etwa für Leitfähigkeit, Temperatur oder Wasserstand. So entsteht aus der Nitrat-Messstation eine Gütemessstelle.
Ihre Nitrat-Messstelle
Was möchten Sie überwachen?
Beschreiben Sie kurz Ihr Gewässer. Wir melden uns mit einem Vorschlag für Sonde, Einbau, Logger und Energieversorgung.
- Sie beschreiben Gewässer und Messaufgabe.
- Wir klären Einbauart, Grenzwerte und Alarmierung.
- Sie erhalten eine passende Systemempfehlung.
Lieber direkt sprechen?
+49 2327 83 44 85-1
Keine laufenden Kosten für die Datenübertragung: Die SIM-Karte ist inklusive. Geräte, Sensorik und Montage stehen im Angebot.
