Die Sonde im Wasser.
Ein Drucksensor erfasst den Grundwasserstand. Je nach Aufgabe kommen Temperatur, Leitfähigkeit oder weitere Messgrößen hinzu.
Grundwasser & Pegelmessstellen
Was sich unten verändert, haben Sie oben im Blick. Grundwasser kontinuierlich messen – mit Sensoren, Datenloggern und Software, die zu Ihrer Messstelle passen.
01
Kontinuierlich messenVerläufe statt einzelner Momentaufnahmen
02
Passend übertragenVor Ort per Bluetooth oder über Mobilfunk
03
Daten nutzenMessstellen und Ganglinien im Blick
Von der Messstelle zur Entscheidung
Messen. Übertragen. Verstehen.
Sensoren, Datenlogger und Auswertung arbeiten als System zusammen. Die Ausstattung richtet sich nach Ihrer Messaufgabe und dem Standort.
Der Logger vor Ort.
Der Logger speichert die Messreihen. Sie lesen sie per Bluetooth aus oder lassen sie mit dem Web LTX über Mobilfunk übertragen.
Ihre Daten im Blick.
Im Sensormanager sehen Sie Ganglinien und Messstellen. Für angebundene Stationen lassen sich Grenzwerte und Benachrichtigungen einrichten.
Im Einsatz
Messtechnik, die zum Standort passt.
Einblicke in reale Installationen: Der Einbau ist Teil der Lösung – ebenso wie Sensorik, Stromversorgung und Datenzugang.
Unterflur. Geschützt eingebaut.
Geöffnete Grundwassermessstelle mit eingebautem Logger und Kabeldurchführung.
Vom Aufbau bis zur Wartung.

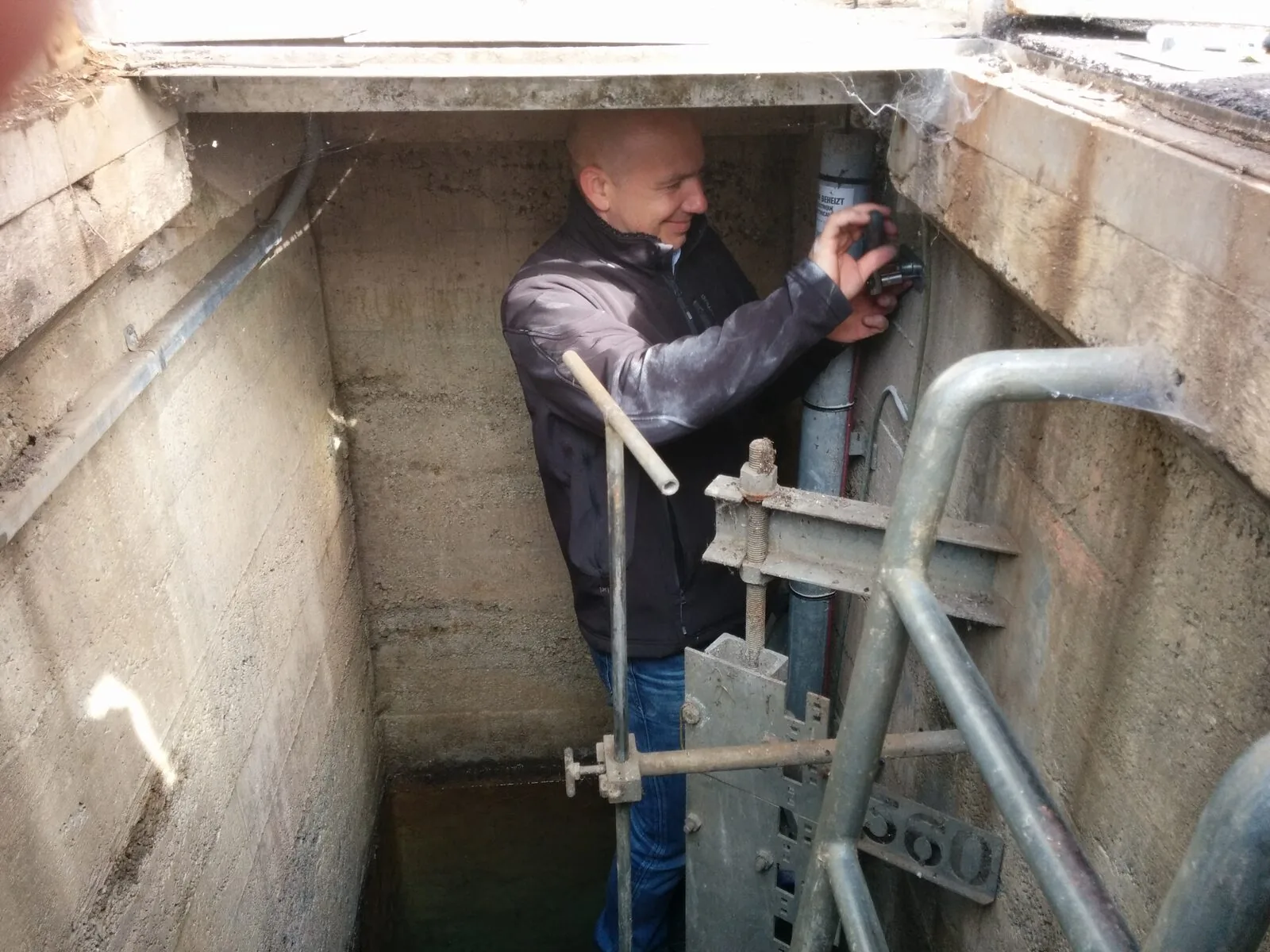

Ein Techniker arbeitet an der Messtechnik in einem Schacht.
Passende Systeme
Die passende Ausstattung für Ihre Aufgabe.
Wählen Sie den Einstieg über Logger, Sensorik oder die komplette Station. Wir stimmen die Komponenten aufeinander ab.
Vor Ort auslesen
Aquatos mini
Kompakter Datenlogger für Pegel und Grundwassermessstellen mit Bluetooth-Auslesung.
Produkt ansehenKompakt eintauchen
Aquatos nano
Sensor und Logger in einer kompakten Tauchsonde für enge Einbausituationen.
Produkt ansehenDaten aus der Ferne
Aquatos Web LTX
Datenlogger mit Mobilfunkübertragung für Messstellen mit zentralem Datenzugang.
Produkt ansehenPassend zur Messaufgabe
Sensoren & Adapter
Sensorik und Schnittstellen für die gewünschten Messgrößen und vorhandene Geräte.
Produkt ansehenFachliche Details
Fachliche Details
Messgrößen, Einbau und methodische Hinweise im Detail.
Was wir messen.
Grundwasser-Pegelnetze sind das mengenmäßig größte Anwendungsfeld in der Wasserwirtschaft. Aquatos mini oder Web LTX messen den Grundwasserstand über einen Druckaufnehmer im Pegelrohr — lokal per Bluetooth ausgelesen oder in Echtzeit über Mobilfunk. Logger, Schachtabdeckung, Verrohrung und Trockenmittel sind Teil unserer Lieferung; den Tiefbau übernimmt der Bauträger.
- GrundwasserstandDruckaufnehmer im 1- oder 2″-Pegelrohr, kleine Messbereiche für hohe Auflösung
- Über- & unterflursichtbarer Edelstahlaufbau oder unterflur ausgebaute Schächte
- Stockwerksbaumehrere Druckaufnehmer-Stränge je Tiefe, separater Logger pro Stockwerk
- Wassertemperatur & Leitfähigkeitoptional am selben Logger über SDI-12
- Auslesunglokal per Bluetooth (mini/nano) oder Echtzeit über LTE-M (Web LTX)
Wasserbeschaffenheit aus derselben Messstelle.
Neben dem Grundwasserstand erfassen wir den chemischen Zustand direkt in der Messstelle. Für den mengenmäßigen und chemischen Zustand der Grundwasserkörper nach EU-Wasserrahmenrichtlinie liefern kontinuierliche Messreihen ein deutlich vollständigeres Bild als die Stichtagsbeprobung.
- Elektrische Leitfähigkeitauf 25 °C kompensiert — Indikator für Versalzung, Intrusion und Schadstofffahnen
- pH & Redoxchemischer Zustand, Altlasten- und Deponie-Monitoring
- Nitratoptisch (UV) oder ionenselektiv, für Nitrat- und „rote-Gebiete"-Überwachung
- Grenzwert-AlarmeSMS/E-Mail bei Über- oder Unterschreitung der Auflagen aus dem wasserrechtlichen Bescheid
Wo Grundwasser-Logger arbeiten.
Vom flächendeckenden Landesmessnetz bis zur einzelnen Bauwasserhaltung — dieselbe Hardware, je nach Aufgabe anders ausgelegt.
- Landesmessnetze & WRRLflächendeckende Ganglinien für den mengenmäßigen Zustand, ZRXP-/WISKI-anschlussfähig
- Grundwasserqualität & Nitratchemischer Zustand, Trinkwasserschutz- und „rote" Gebiete
- Baugrube & BauwasserhaltungAbsenkung überwachen, Beweissicherung an Nachbarbebauung
- Altlasten, Deponie & BergbauSchadstofffahnen, Sickerwasser, Grubenwasseranstieg
- Geothermie & Wärmepumpenthermischer Einfluss im Aquifer (VDI 4640)
- Küste & SalzwasserintrusionEC-Gradient, Dichtekorrektur, Süßwasser-Äquivalenthöhe
Methodik & Normen.
Ausführung der Messstellen nach DVGW W 110 / W 111, Bau und Ausbau nach DVGW W 121; Probennahme im Sinne der DIN EN ISO 22475-1. Geeignet für Stichtagsmessungen wie für die kontinuierliche Aufzeichnung. In Kluft- und Karstgrundwasserleitern sind punkthafte Pegel mit Bedacht zu wählen — hier hilft Schichtungs-Sensorik. Den Grundwasserstand erfassen wir mit belüfteter Relativsonde (Druckausgleich über die Belüftungsleitung) oder mit Absolutsonde und separater Luftdruckkompensation; bei salinem oder tiefem Grundwasser rechnen wir die Dichtekorrektur mit.
Aus dem Feld
Praxisbeispiele.

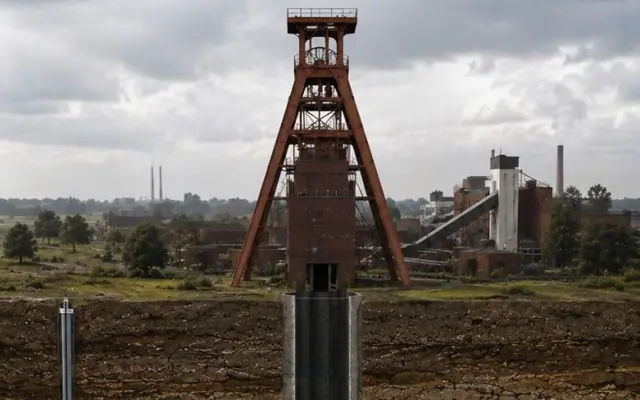

Grubenwasser-Monitoring im RuhrgebietAquatos Web-Datenlogger überwachen für die RAG Wasserstand und Leitfähigkeit in stillgelegten Schächten — die Sonden hängen an bis zu 800 m langen Kabeln.

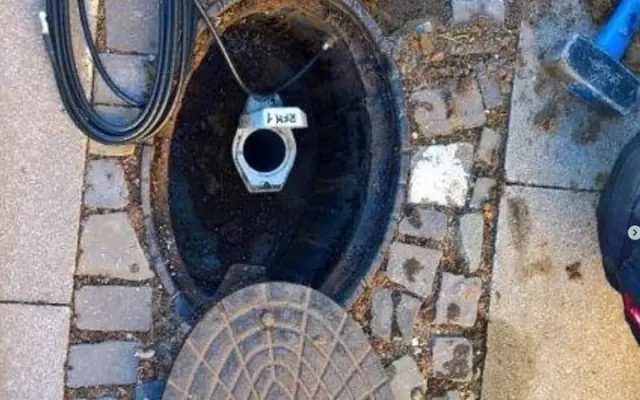

Was steckt unter der Metallabdeckung? Eine Unterflur-Messstelle.Unscheinbar im Gehwegpflaster, vollwertig im Innern: Aquatos Web Datenlogger mit Stabantenne, vandalismussicher unterflur verbaut. Bis zu zehn Jahre Batterielaufzeit bei täglicher Datenübertragung.

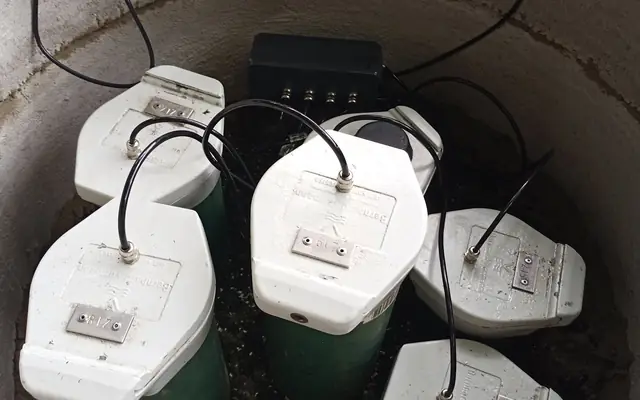

Sechs Pegel, ein Logger — 24-Kanal-Multimessung im SchachtSechs parallele Pegelmessungen an einem Standort mit nur einem Datenlogger: Mit seinen 24 SDI-12-Kanälen liest der Aquatos Web LTX bis zu 24 Sensoren gleichzeitig aus. Hier sechs Drucksensoren, geschützt durch Betonringe mit empfangsdurchlässigem Kunststoffdeckel — kompakt, wirtschaftlich, geländetauglich.
Extrembeispiel Bergbau
800 Meter in die Tiefe.
Scrollen Sie hinab — so weit reicht unsere Messtechnik in stillgelegte Schächte.
Grundwasser-Messnetz aufbauen?
Sagen Sie uns Rohrdurchmesser, Tiefe und Ausbau, wir stellen Logger und Ausstattung passend zusammen.
