Sensorn i vattnet.
En trycksensor registrerar grundvattennivån. Temperatur, konduktivitet eller andra parametrar kan läggas till beroende på uppgiften.
Grundvatten och observationsrör
Håll koll på förändringar under ytan. Övervaka grundvattnet kontinuerligt med sensorer, dataloggrar och programvara som väljs för din mätplats.
01
Mät kontinuerligtTrender i stället för enstaka mätvärden
02
Anslut på rätt sättPå plats via Bluetooth eller över mobilnätet
03
Låt data göra nyttaMätplatser och hydrografer i överblick
Från mätning till beslut
Mäta. Ansluta. Förstå.
Sensorer, dataloggrar och analys samverkar som ett system. Utrustningen väljs utifrån din mätuppgift och plats.
Loggern på plats.
Loggern lagrar mätvärdena. Hämta dem via Bluetooth eller överför dem via mobilnätet med Web LTX.
Dina data i överblick.
Se hydrografer och mätplatser i Sensormanager. Ställ in tröskelvärden och aviseringar för anslutna stationer.
I fält
Övervakning som passar platsen.
En titt på verkliga installationer: monteringen är en del av lösningen, liksom sensorer, strömförsörjning och dataåtkomst.
Under jord. Skyddad installation.
Öppen mätbrunn för grundvatten med installerad logger och kabelgenomföring.
Från installation till underhåll.
En tekniker arbetar med mätutrustning i en brunn.
Lämpliga system
Rätt utrustning för din uppgift.
Börja med loggern, sensorerna eller en komplett station. Vi hjälper till att anpassa komponenterna till din tillämpning.
Läs av på plats
Aquatos mini
Kompakt datalogger för vattenstånds- och grundvattenmätplatser med avläsning via Bluetooth.
Visa produktKompakt nedsänkbar logger
Fjärråtkomst till data
Aquatos Web LTX
Datalogger med mobil dataöverföring för mätplatser med central dataåtkomst.
Visa produktAnpassa efter mätuppgiften
Sensorer och adaptrar
Sensorer och gränssnitt för de parametrar du valt och för befintlig utrustning.
Visa produktTekniska detaljer
Tekniska detaljer
Mätparametrar, installation och metodanvisningar i detalj.
Vad vi mäter.
Mätnät för grundvatten är det volymmässigt största användningsområdet inom vattenförvaltningen. Aquatos mini eller Web LTX mäter grundvattennivån med en tryckgivare i observationsröret, avläst lokalt via Bluetooth eller i realtid via mobilnätet. Logger, brunnslock, skyddsrör och torkmedel ingår i vår leverans; anläggningsarbeten utförs av entreprenören.
- Grundvattennivåtryckgivare i ett 1″- eller 2″-observationsrör, små mätområden för hög upplösning
- Ovan och under marksynlig uppbyggnad i rostfritt stål eller markförlagda brunnar
- Uppställningar för flera akvifererflera givarsträngar per djup, separat logger per akvifer
- Vattentemperatur och konduktivitetvalfritt på samma logger via SDI-12
- Avläsninglokalt via Bluetooth (mini/nano) eller i realtid via LTE-M (Web LTX)
Vattenkvalitet från samma rör.
Utöver grundvattennivån registrerar vi den kemiska statusen direkt i observationsröret. För grundvattenförekomsters kvantitativa och kemiska status enligt EU:s ramdirektiv för vatten ger kontinuerliga registreringar en betydligt mer fullständig bild än stickprov vid enskilda datum.
- Elektrisk konduktivitetkompenserad till 25 °C, en indikator på försaltning, inträngning och föroreningsplymer
- pH och redoxkemisk status, övervakning av förorenade områden och deponier
- Nitratoptisk (UV) eller jonselektiv, för övervakning av nitrat och nitratkänsliga områden
- TröskelvärdeslarmSMS/e-post när tillståndsgränser över- eller underskrids
Här arbetar grundvattenloggrar.
Från ett rikstäckande statligt mätnät till en enskild länshållningsplats: samma hårdvara, konfigurerad olika för varje uppgift.
- Statliga mätnät och vattendirektivetheltäckande hydrografer för kvantitativ status, redo för import i ZRXP/WISKI
- Grundvattenkvalitet och nitratkemisk status, dricksvattenskydd och nitratkänsliga områden
- Schaktning och länshållningövervaka avsänkning, bevissäkring vid angränsande byggnader
- Förorenade områden, deponier och gruvdriftföroreningsplymer, lakvatten, stigande gruvvatten
- Geoenergi och värmepumpartermisk påverkan i akviferen (VDI 4640)
- Kust och saltvatteninträngningEC-gradient, densitetskorrektion, sötvattenekvivalent tryckhöjd
Metoder och standarder.
Observationsrör byggda enligt DVGW W 110 / W 111, utförande och renspumpning enligt DVGW W 121; provtagning i den mening som avses i DIN EN ISO 22475-1. Lämpliga både för avläsningar vid enskilda datum och för kontinuerlig registrering. I sprick- och karstakviferer måste punktvisa observationsrör väljas med omsorg, här hjälper skiktmätning. Vi registrerar grundvattennivån med en ventilerad relativtrycksgivare (tryckkompenserad via ventilationsslangen) eller med en absoluttrycksgivare och separat barometrisk kompensation; för salt eller djupt grundvatten tillämpar vi densitetskorrektion.
Från fältet

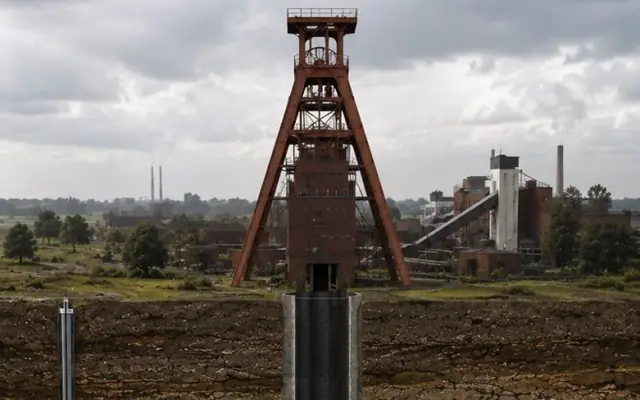

Gruvvattenövervakning i RuhrområdetAquatos Web-dataloggrar övervakar vattennivå och konduktivitet i nedlagda schakt åt RAG, med sonder på kablar upp till 800 m.

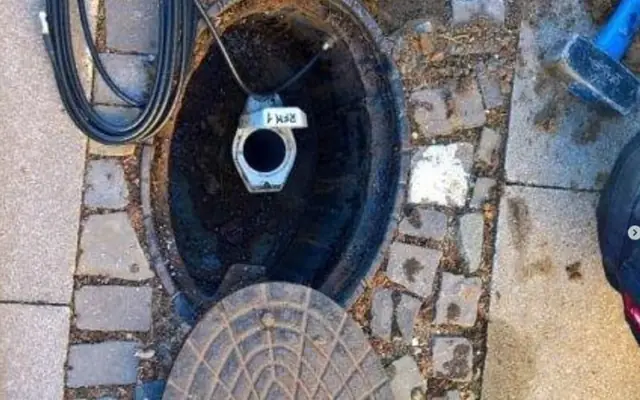

Vad döljer sig under metallocket? En markförlagd mätstation.Oansenlig på trottoaren, komplett under ytan: en Aquatos Web-logger med stavantenn, vandalsäkert installerad i en markförlagd brunn. Upp till tio års batteritid vid daglig överföring.

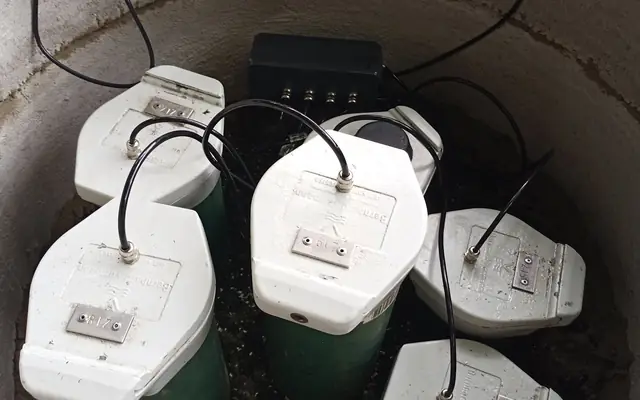

Sex mätpunkter, en logger: 24-kanalig flerpunktsmätning av nivå i en brunnSex parallella nivåmätningar på en plats med en enda datalogger: med sina 24 SDI-12-kanaler läser Aquatos Web LTX upp till 24 sensorer samtidigt. Här sex trycksensorer, skyddade av betongringar med ett signalgenomsläppligt plastlock. Kompakt, kostnadseffektivt och fältbeprövat.
Exempel från fält.
Gruvvattenövervakning i RuhrområdetAquatos Web-dataloggrar övervakar vattennivå och konduktivitet i nedlagda schakt åt RAG, med sonder på kablar upp till 800 m.
Vad döljer sig under metallocket? En markförlagd mätstation.Oansenlig på trottoaren, komplett under ytan: en Aquatos Web-logger med stavantenn, vandalsäkert installerad i en markförlagd brunn. Upp till tio års batteritid vid daglig överföring.
Sex mätpunkter, en logger: 24-kanalig flerpunktsmätning av nivå i en brunnSex parallella nivåmätningar på en plats med en enda datalogger: med sina 24 SDI-12-kanaler läser Aquatos Web LTX upp till 24 sensorer samtidigt. Här sex trycksensorer, skyddade av betongringar med ett signalgenomsläppligt plastlock. Kompakt, kostnadseffektivt och fältbeprövat.
Extremfall: gruvdrift
800 meter ner.
Scrolla nedåt: så djupt når vår mätutrustning ner i nedlagda schakt.
Bygger du ett mätnät för grundvatten?
Berätta om rördiameter, djup och utförande, så sätter vi ihop rätt logger och utrustning.
