Var det kommer ifrån
Gödsel från åkrar och trädgårdsodling, utsläpp från växthus och reningsverk, dränering. Efter regn sköljer markvattnet ut särskilt mycket till vattendragen.
Mätsystem · Vattenkvalitet
Nitratmätstation
Mät näringstillförsel kontinuerligt.

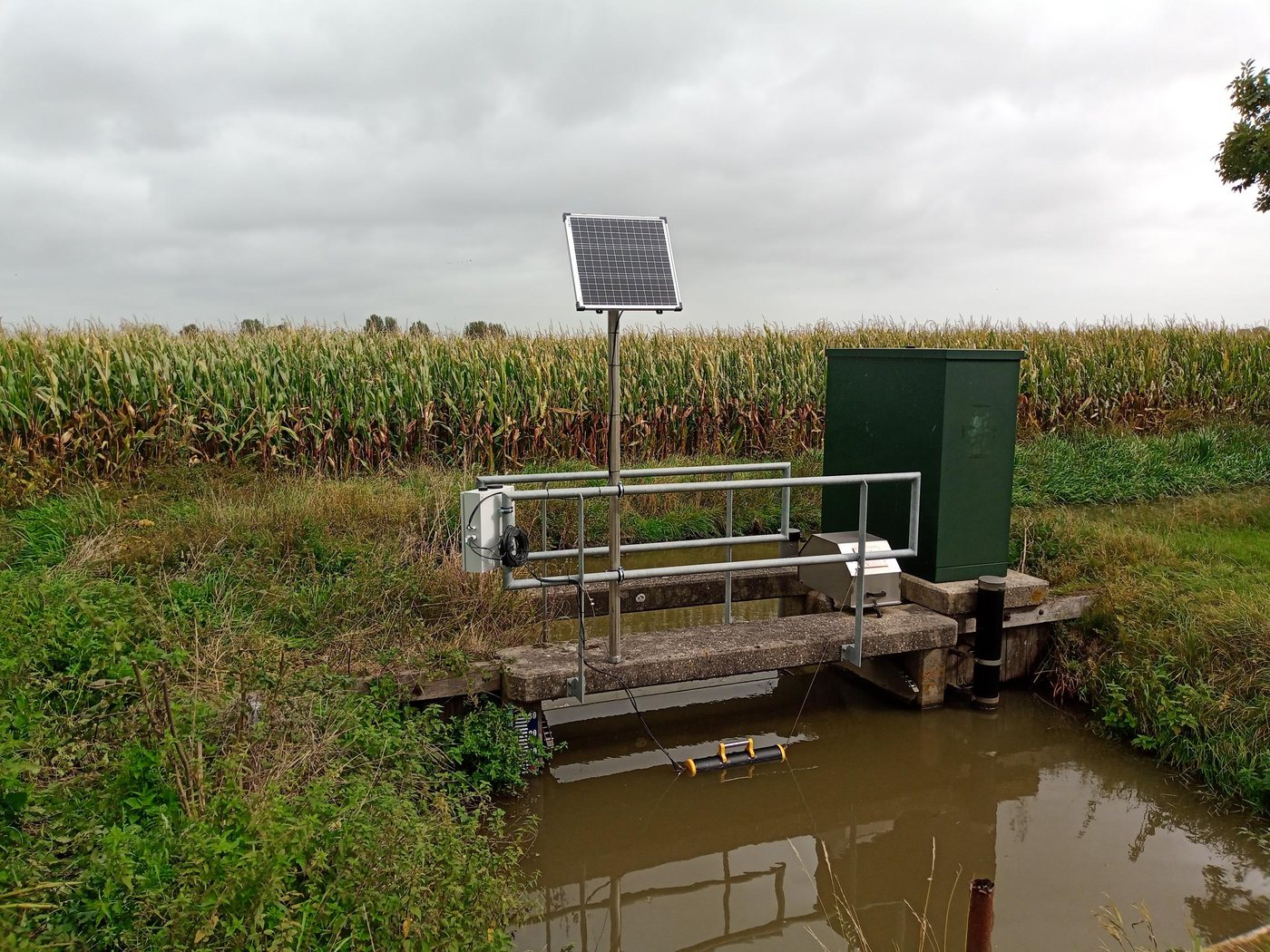

En optisk nitratsond i en flytkropp, Aquatos Web LTX i apparatskåpet, ström från en solpanel och larm i Sensormanager. Ett komplett mätsystem som visar när nitrat når vattnet och hur länge det stannar där.
- Optisk, utan reagenser
- Självförsörjande med solpanel
- Larm via e-post eller sms
- LTE-M, SIM-kort ingår
Följer vattennivån, mäter alltid på samma djupVarför mäta nitrat
Ett prov visar ett ögonblick. Mätstationen visar förloppet.
Nitrat är växtnäring och finns i all gödsel. Det som växterna inte tar upp hamnar i diken, bäckar och grundvatten. Om en tillförsel har skett avgörs ofta inom några timmar efter regn.
Vad det orsakar
För mycket nitrat gynnar algblomning. När algerna dör förbrukas syre vid nedbrytningen. I värsta fall räcker syret inte till för fisk och smådjur.
Vad ett stickprov missar
Ett laboratorieprov i månaden fångar toppar bara av en slump. Mätstationen mäter dygnet runt och larmar så snart ditt gränsvärde nås.
- Dricksvatten: 50 mg/l nitrat (EU:s dricksvattendirektiv)
- Grundvatten: 50 mg/l nitrat (EU:s grundvattendirektiv)
- EU:s nitratdirektiv
- Egna värden från tillstånd eller villkor
Systemet steg för steg
Fem byggstenar. En mätstation.
Vi levererar mätstationen som en helhet och anpassar varje byggsten till ditt vatten.
- 01Nitratsond
Mäter nitrat optiskt med UV-ljus direkt i vattnet. Utan kemikalier, utan provtagning, utan avfall.
- 02Flytkropp
Håller sonden strax under ytan. Stiger eller sjunker vattnet följer flytkroppen med, så sonden mäter alltid på samma djup.
- 03Aquatos Web LTX
Dataloggern i apparatskåpet läser av sonden med fasta intervall, till exempel var 15:e minut, och överför värdena via LTE-M. Till Aquatos Web LTX →
- 04Solpanel
En solpanel på masten försörjer sond och logger. Ingen elanslutning behövs vid mätplatsen.
- 05Sensormanager
I webbportalen ser du tidsserien för varje mätstation. När nitrat når ditt gränsvärde skickas ett larm via e-post eller sms. Till Sensormanager →
Utbyggbar: fler mätstorheter kan anslutas till samma datalogger, till exempel konduktivitet, temperatur eller vattennivå.
Monteringsalternativ
Fyra vägar ner i vattnet.
Monteringen beror på vattnet, nivåvariationerna och åtkomligheten. Vi ger råd om vilket alternativ som passar din plats.
Flytkropp
Sonden hänger i en flytkropp som styrs av kedjor eller en skena. Den följer vattennivån, mätdjupet förblir detsamma.
Passar för: Diken, kanaler, polder, vatten med växlande nivå
Fast fäste
Sonden fästs i ett rör eller en hållare på en konstruktion, till exempel ett regleringsverk, en bro eller ett utlopp.
Passar för: In- och utlopp, bassänger, vatten med jämn nivå
Grundvattenrör
Sonden hänger i grundvattenröret från 2 tum direkt i grundvattnet. Så mäter du nitrat där det spelar roll för brunnar och dricksvatten.
Passar för: Grundvattenrör från 2 tum, observationsrör kring vattenverk
Mätboj På begäran
På större vattenytor kan sonden sitta på en förankrad mätboj tillsammans med logger och solpanel. Det alternativet planerar vi individuellt med dig.
Till mätbojarna →Passar för: Sjöar, dammar, bassänger
Exempel på tidsserie
Vad stationen ser och stickprovet missar.
Exempel · inga mätdata
Två veckor vid ett dike, så som de typiskt ser ut. Efter kraftigt regn stiger nitrathalten inom några timmar och avtar sedan under flera dagar.
- 1På kvällen dag 5 börjar det regna kraftigt.
- 2Några timmar senare stiger nitrathalten tydligt.
- 3När gränsvärdet nås larmar Sensormanager.
- 4De två stickproven dag 3 och dag 10 visar inget av detta.
Referens · Nederländerna

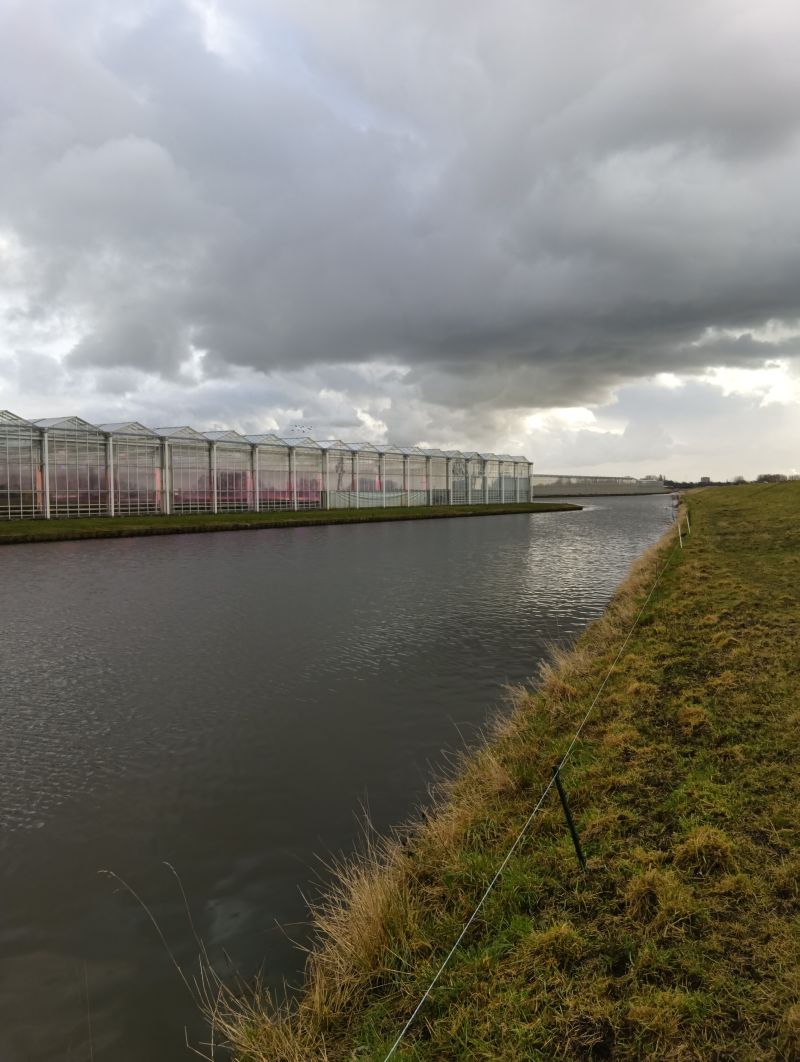

Växthusdiken i Delfland.
I regionen Delfland i Sydholland står växthusen tätt, med diken emellan. Här mäter nitratmätstationer från TerraTransfer kontinuerligt sedan 2023. Sonderna hänger i flytkroppar i diket, Aquatos Web LTX sitter i ett apparatskåp med solpanel. Stiger nitrathalten efter ett utsläpp eller regn syns det direkt i Sensormanager.
- Region
- Delfland, Sydholland (NL)
- I kontinuerlig drift
- sedan 2023
- Vatten
- Diken mellan växthus
- Uppbyggnad
- Sond i flytkropp, Web LTX, sol
Interaktivt
Mätstationen i 3D.
I 3D-modellen på vår startsida står växthus vid en kanal. Utlös ett utsläpp och följ hur nitratplymen når flytkroppen, gränsvärdet överskrids och larmet går.
Se nitratmätstationen i 3DÖppnar startsidan med jordgloben. Fungerar bäst på en dator.
Vanliga frågor
Bra att veta.
Behöver sonden kemikalier eller provvatten?
Nej. Sonden mäter optiskt med UV-ljus direkt i vattnet. Det finns inga reagenser, ingen pump och inget avfall.
Hur ofta mäts nitrat?
Mätintervallet ställer du in i dataloggern, till exempel var 15:e minut. Mät- och sändintervall stämmer vi av med dig utifrån vattnet och energibehovet.
Vad händer när gränsvärdet nås?
Sensormanager jämför varje nytt mätvärde med de gränsvärden du har lagt in. När ett nås skickas ett larm via e-post eller sms till angivna mottagare.
Hur mycket underhåll behövs?
Det optiska mätfönstret rengörs regelbundet och mätningen kontrolleras. Hur ofta beror på vattnet. På begäran sköter vi montage och underhåll.
Kan jag mäta mer än nitrat?
Ja. Fler sensorer kan köras på samma Aquatos Web LTX, till exempel för konduktivitet, temperatur eller vattennivå. Då blir nitratmätstationen en mätplats för vattenkvalitet.
Din nitratmätstation
Vad vill du övervaka?
Beskriv kort ditt vatten. Vi återkommer med ett förslag på sond, montage, logger och energiförsörjning.
- Du beskriver vattnet och mätuppgiften.
- Vi klarlägger montage, gränsvärden och larm.
- Du får en passande systemrekommendation.
Hellre prata direkt?
+49 2327 83 44 85-1
Inga löpande kostnader för dataöverföringen: SIM-kortet ingår. Utrustning, sensorer och montage ingår i offerten.
